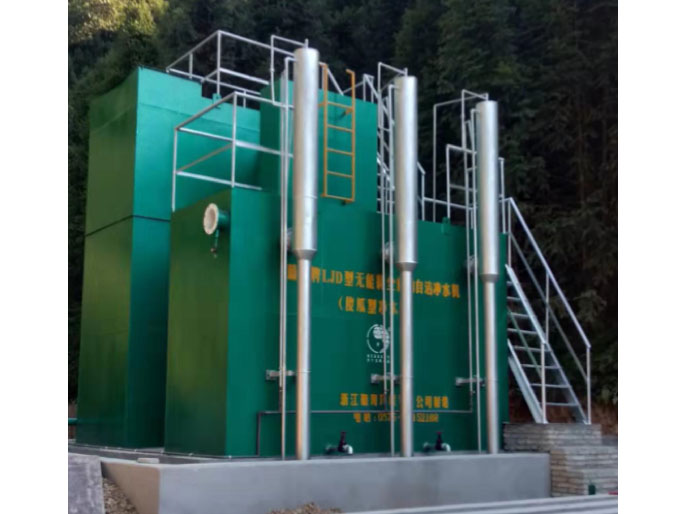

组合式净水机(不锈钢)

发布时间:2020/2/28

组合式净水机(不锈钢)

1、概述

组合式净水机由混合反应、絮凝、斜管沉淀、全自动过滤及消毒等水处理单元组合而成,滤料清洗由设备自带的反冲水箱根据滤层阻力自动水力反冲洗,无外加动力,俗称“傻瓜机”,进水浊度不大于500NTU,出水浊度小于1NTU,单套设备制水规模30-200m3/h,是一座可搬迁的水厂,广泛用于乡镇水厂、工矿企业自备水厂。


2、工作原理

原水投加混凝剂后经净水机内反应装置,把水中悬浮颗料物通过电荷吸附、搭桥等形式凝结成大颗粒的絮状物(俗称矾花),经斜管沉淀器沉淀后进入全自动过滤器高位配水箱,由配水管进入过滤室,经滤层自上而下进行过滤,清水即从连通管由下而上汇入反冲水箱内,水箱充满后,水通过出水管进入清水池。过滤器运行中滤层不断截留悬浮物,滤层阻力逐渐增加,促使虹吸上升管中水位逐渐升高。当水位上升到辅助虹吸管口时,水从辅助管流下,依靠下降水流在管中形成的真空和水流的挟气作用,使虹吸管内形成真空,发生虹吸作用。这时,反冲水箱内的清水循着过滤时的相反方向自下而上地通过滤层对滤料进行反冲洗,当冲洗水箱水面下降到虹吸破坏管管口时,空气进入虹吸管,虹吸作用被破坏,过滤器反冲洗结束,滤池进入一下一周期的运行。过滤器设有强制冲洗系统,可根据管理需要随时对过滤器进行反冲洗。本净水设备的提升泵或进水阀与清水池液位实行联锁控制,可以做到智能化控制。

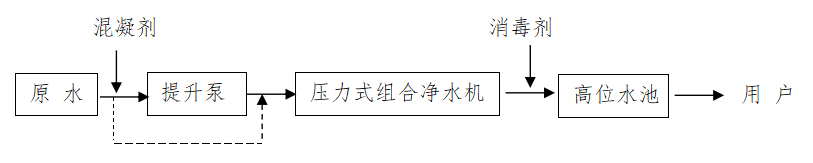

3、工艺流程

流程说明:当原水为自流式进水,高差大于8m时,可以不用提升泵。混凝剂用计量泵投加,当原水浊度小于20NTU时,只需用全自动过滤器,沉淀部分可省略。当不用高位水塔供水时,可用恒压变频控制加压泵向用户直接供水。提升泵或自流供水时的进水阀与清水池液位进行联锁控制,可以做到智能化控制,变成真正的“傻瓜型”小自来水厂。

4、主要技术参数

1、絮凝时间:8~12min;

2、沉淀液面负荷:6-9m3/m2.h;

3、出水浊度:进水浊度不大于1000NTU,出水浊度≤1NTU;

4、滤    速:8~10m/h;

5、进水压力:不小于0.08mpa(8m水头)。

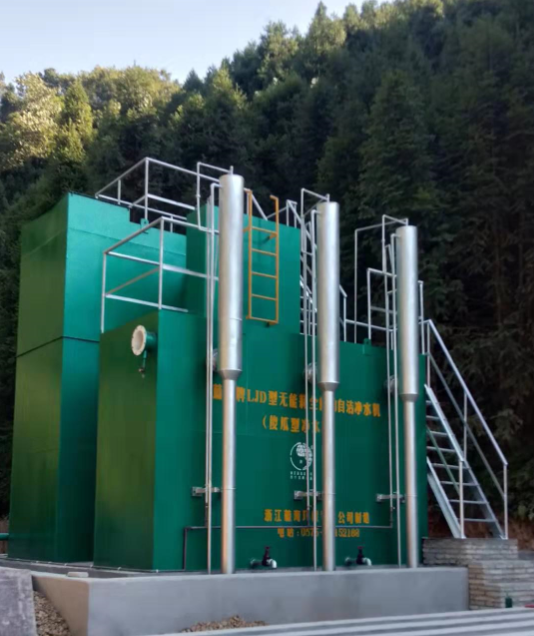

5、工程实例
